رادار تابلو خوان چیست؟ نحوه عملکرد TSR

رادار تابلو خوان چیست؟ فناوری (TSR) یک سامانه هوشمند کمک راننده است که با اسکن لحظه ای مسیر، هرگونه تابلو راهنمایی رانندگی را تشخیص داده و پیش از رسیدن به آن ها، هشدار یا اطلاعات لازم را به راننده نمایش می دهد. نحوه عملکرد این رادار بر پایه پردازش تصویر استوار می باشد؛ دوربین های مخصوص که معمولا در پشت آینه میانی یا بالای شیشه جلو نصب شده اند، محیط را پایش کرده و تصاویر را به واحد پردازشگر مرکزی (ECU) ارسال می نمایند. سپس الگوریتم های هوش مصنوعی با تحلیل فرم هندسی و رنگ تابلوها، معنای آن ها را استخراج می کنند.

ماهیت کلی سیستم رادار تابلو خوان در تشخیص علائم رانندگی

رادار تابلو خوان یک سامانه کمکی راننده (ADAS) محسوب می شود. وظیفه اصلی آن پایش محیط اطراف خودرو برای یافتن تابلوهای اخباری و سایر علائم فیزیکی نصب شده در کنار خیابان یا جاده است. این سیستم طوری طراحی شده که بتواند اشکال هندسی مختلف مانند دایره، مثلث و مستطیل را تشخیص دهد. همچنین رنگ های استاندارد تابلوها مثل قرمز، آبی و سفید برای این سامانه تعریف شده اند. اطلاعات دریافتی پس از تحلیل نهایی، روی نمایشگر پشت فرمان یا سیستم هدآپ دیسپلی (HUD) ظاهر می شوند. بدین ترتیب راننده بدون نیاز به جستجوی ظاهری علامت ها در حاشیه جاده، همواره آخرین وضعیت قانونی مسیر را جلوی چشمان خود می بیند.

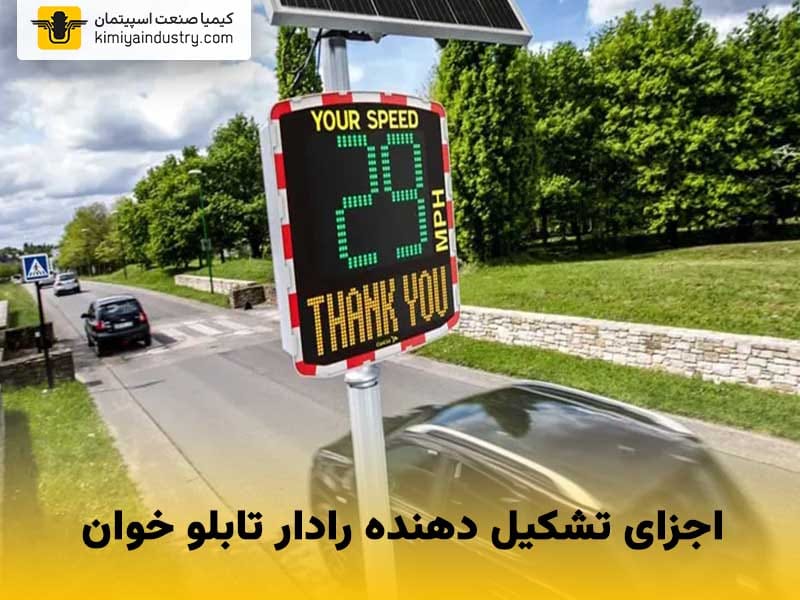

اجزای تشکیل دهنده رادار تابلو خوان

برای اینکه این سیستم بتواند وظایف خود را به درستی انجام دهد، از مجموعه ای از قطعات پیشرفته بهره می برد. عملکرد دقیق و بدون نقص این آپشن وابسته به هماهنگی کامل میان سخت افزارها و نرم افزارهای تحلیلگر می باشد. اجزای اصلی این سامانه به شرح زیر است.

• دوربین های نظارتی جلو: این دوربین ها معمولا در پشت آینه وسط یا قسمت بالایی شیشه جلو نصب می شوند تا بهترین زاویه دید را نسبت به جاده داشته باشند.
• واحد پردازش مرکزی (ECU): این قطعه وظیفه دریافت تصاویر خام از دوربین و اجرای الگوریتم های هوش مصنوعی برای شناسایی تابلوهای انتظامی را بر عهده دارد.
• سنسورهای کمکی: حسگرهای تشخیص نور و فاصله به دوربین کمک می کنند تا در شرایط نوری مختلف، عملکرد بهتری از خود نشان دهد.
• سیستم نمایشگر داخلی: اطلاعات پردازش شده نهایی از طریق صفحه کیلومتر شمار دیجیتال یا نمایشگر مرکزی به اطلاع راننده می رسد.
• بانک اطلاعاتی و GPS: در برخی مدل های پیشرفته، داده های تصویری با اطلاعات موجود در نقشه های دیجیتال تطبیق داده می شوند تا دقت کار بالا رود.

نحوه عملکرد رادار تابلو خوان

این سیستم با استفاده از دوربین های جلو و الگوریتم های پیشرفته پردازش تصویر، به صورت پیوسته و در کسری از ثانیه مسیر را پایش کرده و با تشخیص اشکال و رنگ های استانداردی که توسط تولید کننده تجهیزات ترافیکی کیمیا صنعت  اعمال شده، علائم راهنمایی را شناسایی می کند. پس از خواندن دقیق نمادها و اعداد، این اطلاعات با سرعت لحظه ای خودرو مقایسه می شود تا در صورت تخلف، سیستم واکنش مناسب نشان دهد. مراحل فنی و نحوه واکنش سیستم رادار تابلو خوان به صورت زیر است.

• شناسایی و تحلیل: الگوریتم ها با جستجوی الگوهای استاندارد، تابلو را پیدا کرده و نرم افزار داخلی محتوای آن (مانند حد سرعت) را می خواند.

• سنجش وضعیت: اطلاعات استخراج شده از تابلو بلافاصله با سرعت و وضعیت فعلی خودرو مقایسه می شود.

• هشدار به راننده: در صورت تخطی از سرعت مجاز، سیستم از طریق تغییر رنگ نمادها در پشت آمپر یا پخش صدای هشدار به راننده اطلاع می دهد.

• کنترل فعال (در خودروهای مدرن): در سیستم های پیشرفته تر، این فناوری می تواند مستقیما روی عملکرد پدال گاز یا ترمز اثر گذاشته و سرعت را کنترل کند.

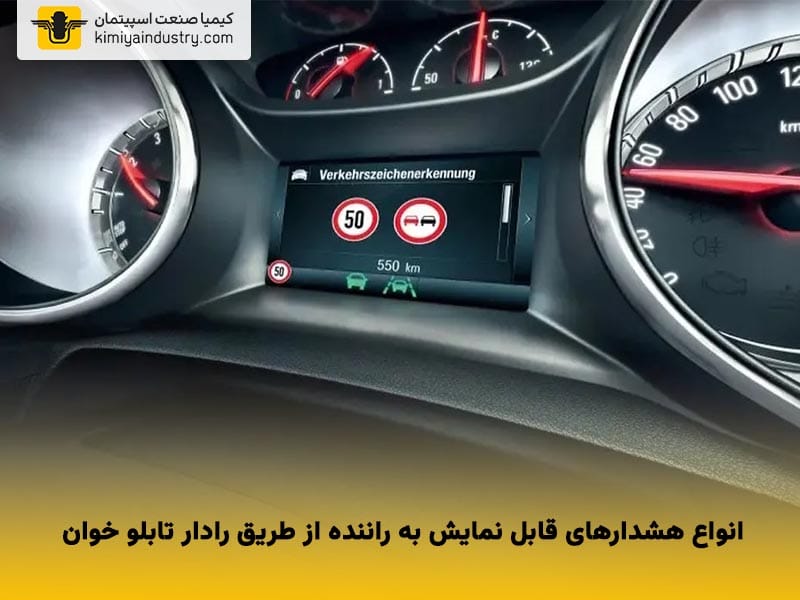

انواع هشدارهای قابل نمایش به راننده از طریق رادار تابلو خوان

اگر می‌خواهید بدانید رادار تابلو خوان چیست؟، باید گفت این سیستم می‌تواند انواع مختلفی از علائم را شناسایی و به راننده اعلام کند. نوع اطلاعاتی که نمایش داده می‌شود بستگی به سطح تکنولوژی خودرو و قوانین منطقه‌ای دارد. موارد زیر از جمله مهم‌ترین اطلاعاتی هستند که توسط این رادار استخراج می‌شوند.

• محدودیت های سرعت: حداکثر سرعت مجاز در هر قطعه از مسیر و هشدار در صورت عبور از آن را نمایش می دهد.
• علائم بازدارنده: تابلوهای ورود ممنوع، توقف ممنوع و گردش به چپ یا راست ممنوع را شناسایی می کند.
• مناطق پرخطر: در مورد نزدیک شدن به مدارس، محل عبور حیوانات یا عابرین پیاده اطلاع می دهد.
• وضعیت سبقت: مناطق مجاز و غیرمجاز برای سبقت گرفتن از سایر خودروها را به نمایش می گذارد.
• پایان محدودیت ها: تشخیص تابلوهایی که پایان محدودیت سرعت یا سایر قوانین را اعلام می کنند.

مزایای اقتصادی رادار تابلو خوان

رادار تابلو خوان بیش از یک ابزار ایمنی، به عنوان یک دستیار اقتصادی عمل کرده و با آگاه سازی راننده از محدودیت ها، هزینه های جاری خودرو را به شکل موثری کاهش می دهد. این سیستم با اصلاح الگوی رانندگی و پیشگیری از تخلفات ناشی از غفلت، سرمایه گذاری هوشمندانه ای برای حفظ بودجه مالک خودرو محسوب می شود. مزایای مالی استفاده از این تکنولوژی شامل موارد زیر می باشد.

• پیشگیری از جریمه ها: به حداقل رساندن احتمال جریمه های سرعت غیرمجاز که اغلب به دلیل عدم توجه لحظه ای به تابلوها رخ می دهند.
• بهینه سازی مصرف سوخت: تشویق به رانندگی با سرعت قانونی و یکنواخت که تاثیر مستقیمی بر کاهش مصرف بنزین دارد.
• کاهش استهلاک قطعات: پایین آمدن فشار بر قطعات مصرفی مانند لنت ترمز و سیستم تعلیق به دلیل رانندگی ملایم تر.
• صرفه جویی درازمدت: مجموع این عوامل در طول زمان منجر به بازگشت هزینه و صرفه جویی اقتصادی برای راننده می شود.

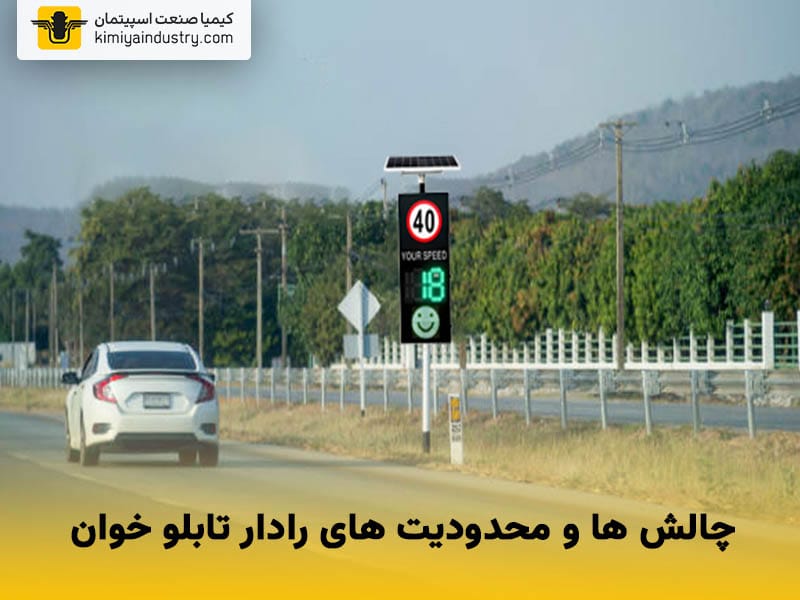

چالش ها و محدودیت های رادار تابلو خوان

هرچند فناوری تشخیص علائم بسیار مفید است، اما عملکرد دقیق آن وابستگی کاملی به کیفیت دید دوربین دارد و از محدودیت های محیطی مصون نیست. وجود هرگونه مانع فیزیکی یا شرایطی که دید لنز را مختل کند، می تواند منجر به کاهش دقت سیستم و عدم تشخیص صحیح تابلوها شود. عوامل اصلی کاهش دهنده دقت سیستم به شرح زیر می باشد.

• شرایط نامساعد جوی: پدیده هایی نظیر مه غلیظ، بارش سنگین برف یا باران شدید که مانع دید شفاف دوربین می شوند.
• نقص فیزیکی تابلوها: علائمی که کج شده، رنگ ورو رفته باشند یا توسط موانعی مانند شاخ و برگ درختان پوشیده شده اند، قابل خواندن نیستند.
• تداخلات نوری: چالش هایی مانند تابش مستقیم و کور کننده نور خورشید به لنز دوربین یا رانندگی در تاریکی مطلق جاده های بدون روشنایی باعث تداخلات نوری می شود.
• خطای تشخیص سیستم: وجود برچسب‌های محدودیت سرعت در پشت کامیون‌ها و اتوبوس‌ها (مانند دایره ۷۰)، گاهی منجر به خطای رادار تابلو خوان و شناسایی آن‌ها به عنوان تابلوی حاشیه جاده می‌شود.
• اطلاعات نادرست: اعلام سرعت مجاز پایین‌تر (مثلاً ۷۰ کیلومتر) به راننده، در حالی که سرعت واقعی جاده بیشتر (مثلاً ۱۱۰ کیلومتر) است.
• خطر ایمنی: احتمال ترمز ناگهانی خودرو در صورت فعال بودن تنظیم سرعت خودکار (کروز کنترل) و ایجاد وضعیت خطرآفرین وجود دارد.

تاثیر فناوری رادار تابلو خوان بر ایمنی جاده

در بررسی اینکه رادار تابلو خوان چیست، باید گفت یکی از دلایل اصلی توسعه این فناوری، افزایش ضریب ایمنی در سفرها بوده است. رانندگان امکان دارد به دلایل متعددی مانند تاریکی هوا، باران شدید یا مخدوش بودن تابلوها، متوجه علائم نشوند. رادار تابلو خوان با دقت بالای خود تلاش دارد تا این نقیصه را جبران کند. آگاهی لحظه‌ای از سرعت مجاز شرایطی را فراهم می‌آورد تا راننده کنترل بهتری روی خودرو اعمال نماید و از حرکات مخاطره‌آمیز بپرهیزد. علاوه بر این، این سیستم با تقلیل استرس راننده، از خستگی ناشی از رانندگی طولانی می‌کاهد. وقتی فرد اطمینان یابد که یک دستیار هوشمند دائماً قوانین را به او گوشزد می‌سازد، ذهن آسوده‌تری خواهد داشت.

تعامل رادار تابلو خوان با کروز کنترل تطبیقی

ادغام فناوری رادار تابلو خوان با سیستم کروز کنترل هوشمند، امکان تنظیم سرعت خودرو را از حالت دستی خارج کرده و آن را به فرآیندی نیمه خودکار یا تمام خودکار تبدیل کرده است. این تعامل پیشرفته باعث می شود خودرو به محض تشخیص محدودیت های جدید، رفتار حرکتی خود را با قوانین جاده تطبیق دهد و سطح جدیدی از آسایش را برای راننده فراهم کند. نحوه تعامل سیستم ها به شرح زیر می باشد.

• پیشنهاد هوشمند (نیمه خودکار): در خودروهایی نظیر مرسدس بنز، سیستم پس از خواندن تابلوی جدید، تغییر سرعت را پیشنهاد می دهد و راننده تنها با فشردن یک دکمه، سرعت کروز را با قانون جدید هماهنگ می کند.
• تطبیق خودکار (تمام خودکار): در مدل های پیشرفته تر، خودرو بدون نیاز به دخالت راننده و بلافاصله پس از رویت تابلوی کاهش سرعت، به آرامی ترمز گرفته و سرعت را تنظیم می کند.
• افزایش رفاه و ایمنی: این ویژگی با حذف نیاز به تنظیمات مداوم دستی، خستگی راننده را کاهش داده و کاربرد عملی این رادار را در ارتقای تجربه رانندگی اثبات می کند. این ویژگی نمونه بارزی است که نشان می دهد کاربرد عملی رادار تابلو خوان چیست و چگونه رفاه سرنشینان را ارتقا می بخشد.

آینده تکنولوژی تابلو خوان در صنعت خودرو

با حرکت صنعت خودروسازی به سمت تولید ماشین های خودران، اهمیت سیستم های تشخیص محیط چند برابر شده اند. در خودروهای آینده، این رادارها تنها وظیفه اطلاع رسانی نخواهند داشت، بلکه تصمیم گیرنده اصلی خواهند بود. خودروهای خودران باید بتوانند تمام قوانین ترافیکی را بدون دخالت انسان درک و اجرا نمایند. ترکیب این سیستم با اینترنت اشیاء (IoT) و ارتباط بین خودرو و زیرساخت (V2I) نیز افق های جدیدی را باز کرده است. در آینده، تابلوهای راهنمایی هوشمند می توانند سیگنال های دیجیتالی را مستقیم به کامپیوتر خودرو ارسال کنند تا وابستگی به بینایی دوربین و چالش های ناشی از آب و هوا از بین برود.

نکات مهم برای رانندگان دارای سیستم رادار تابلو خوان

سیستم تشخیص علائم (TSR) تنها نقش یک دستیار هوشمند را ایفا می کند و هرگز جایگزین هوشیاری و مسئولیت نهایی راننده در کنترل خودرو و رعایت قوانین نمی شود. برای بهره مندی از حداکثر دقت این سامانه و جلوگیری از خطاهای احتمالی، انجام مراقبت های فیزیکی و نرم افزاری توسط راننده امری ضروری است. الزامات استفاده صحیح و مراقبت شامل موارد زیر می باشد.

• مسئولیت راننده: این سیستم صرفا ابزار کمکی می باشد و نباید به اطلاعات آن اتکای صددرصدی کرد؛ کنترل نهایی همواره با راننده است.
• نظافت شیشه و دوربین: هرگونه آلودگی، گل ولای یا یخ زدگی روی شیشه جلو در محل نصب دوربین، می تواند دید رادار را کور کرده و عملکرد آن را مختل کند.
• به روزرسانی های فنی: آپدیت مداوم نرم افزار خودرو و نقشه های GPS در نمایندگی های مجاز، باعث رفع باگ ها و بهبود دقت تشخیص می شود.

سخن پایانی درباره رادار تابلو خوان

رادار تابلو خوان چیست؟ این سیستم با اسکن لحظه ای جاده، تمامی علائم بازدارنده و محدودیت های سرعت را شناسایی کرده و پیش از رسیدن به آن ها، اطلاعات مهم را به راننده یا سیستم کروز کنترل منتقل می کند. این فرآیند علاوه بر کاهش خطای انسانی و جلوگیری از جریمه های رانندگی، استرس ناشی از عدم اطلاع از قوانین مسیر را از بین می برد. هرچند عواملی نظیر دید کم یا شرایط جوی نامساعد می تواند بر عملکرد آن اثر بگذارد، اما ادغام این فناوری با سیستم های خودران و نقشه های دیجیتال، آینده ای ایمن تر را برای صنعت خودرو رقم زد.

سوالات متداول درباره سیستم تشخیص علائم رانندگی (TSR)

اطلاعات تابلوها در سیستم رادار تابلو خوان کجا نمایش داده می شود؟

اطلاعات شناسایی شده معمولا در دو محل نمایش داده می شوند: یکی در صفحه کیلومتر شمار دیجیتال (Cluster) درست جلوی چشم راننده و دیگری روی هدآپ دیسپلی (HUD) که اطلاعات را روی شیشه جلو می اندازد. این کار باعث می شود راننده بدون برداشتن چشم از جاده، از محدودیت ها آگاه شود.

آیا رادار تابلو خوان فقط سرعت مجاز را می خواند؟

خیر، اگرچه نمایش حداکثر سرعت مجاز اصلی ترین وظیفه آن است، اما اکثر سیستم های پیشرفته قادرند تابلوهای “سبقت ممنوع”، “ورود ممنوع”، “توقف ممنوع”، پایان محدودیت سرعت و حتی تابلوهای هشدار عبور کودکان یا حیوانات را نیز تشخیص داده و به راننده اعلام کنند.

آیا این سیستم سرعت خودرو را خودکار کم می کند؟

در حالت عادی خیر، فقط هشدار می دهد (ظاهری یا صوتی). اما اگر خودرو به سیستم “محدودکننده سرعت هوشمند” (ISA) مجهز باشد و راننده آن را فعال کرده باشد، خودرو می تواند پس از تشخیص تابلوی کاهش سرعت، به صورت نرم و خودکار سرعت ماشین را با قانون جدید تطبیق دهد.

اگر تابلویی در جاده نباشد چه اتفاقی می افتد؟

در نبود تابلوهای فیزیکی، اکثر سیستم های تابلو خوان از داده های ذخیره شده در نقشه ناوبری (GPS) خودرو استفاده می نمایند. این سیستم ها به صورت ترکیبی (Fusion) کار می کنند؛ یعنی اگر دوربین تابلویی نبیند، آخرین محدودیت سرعت ثبت شده در دیتابیس نقشه را به راننده نشان می دهند.
